OVERVIEW  [HDMI-LB-IF01A]

◆What's This◆

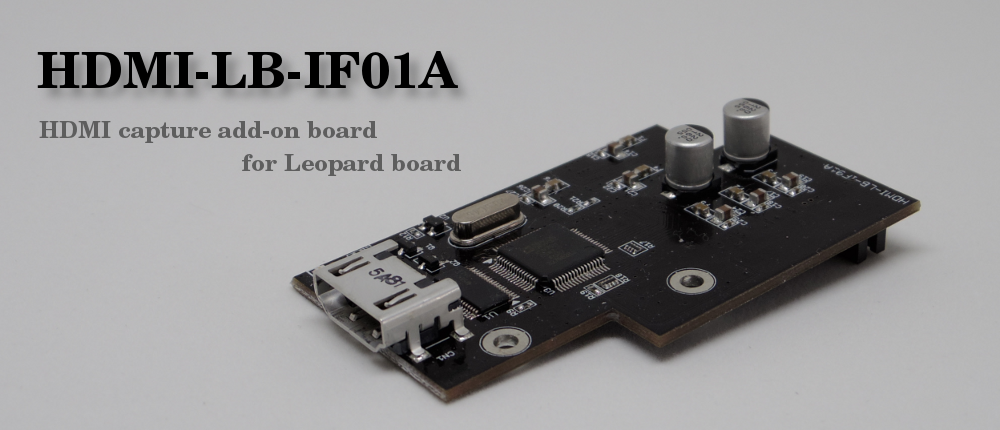

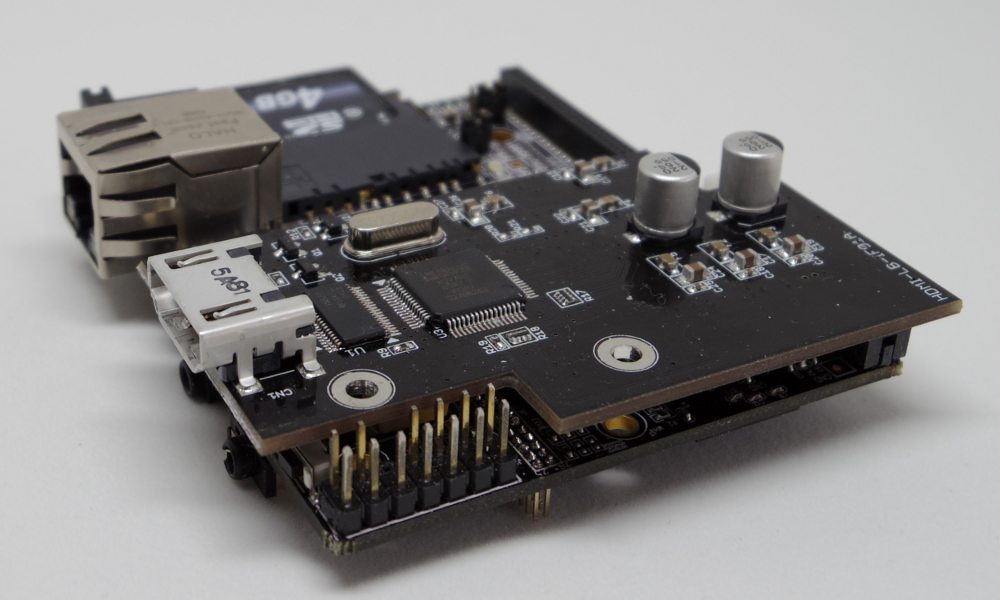

HDMI-LB-IF01Aは、Leopard Board(LI-TB02/LI-TB01)のカメラポートに接続できるよう設計されたHDMIのキャプチャボードです。
HDMI(またはDVI)からの映像信号を、劣化なくデジタルデータとして 取り込むことができます。
1920×1080p 60fpsをサポート。キャプチャしたデータは、カメラポートに YUV 4:2:2 で出力します。この出力信号は、DM36xのVPFEでそのまま扱うことができます。
gstreamerやDVSDK4.0.2のDMAIを用いて、簡単にアプリケーションを 作成することができます。
HDMI-LB-IF01Aには、1080p 60fps/30fps, 1080i 30fpsで定義されたEDID用のRAMが搭載されています。これにより、カメラからの出力だけでなく、PCのHDMI outputからの信号もキャプチャすることができます。


ご購入はこちら

NEKORISU ONLINE


FEATURES  [HDMI-LB-IF01A]

HDMI-LB-IF01A


・HDMI input port × 1
・出力データフォーマット: ITU-656 16bit mode
・High-Definition Multimedia Interface(HDMI) 1.4a features準拠
・対応入力信号: 1080p or 1080i
・HDMI信号の自動認識
・1080p or 1080iの自動認識
・Free Run Modeをサポート
・1080p, 1080iを定義したEDIDを搭載
・HDCP非対応
・音声信号非対応
・DVI⇔HDMI変換ケーブルでのDVI入力も可能
・LI-TB02またはLI-TB01専用ボード
・ドライバーソースコード添付
・V4L2対応、gstreamer対応
