最大１０台のラズパイをクラスター化　Raspberry Pi Add-on sereis

◆最大１０台までのノードを実装できる筐体◆

Raspberry Pi 3 model B / B+ と、電源制御基板(Ras p-On)、専用の取り付け金具を組み合わせて一つのノードとし、最大１０ノードまで実装することができます。

★写真は７ノード実装バージョンです（納入実例）。

◆電源スイッチ１つで一斉起動/安全にシャットダウン◆

フロントパネルのPOWERスイッチを押下するだけで、１０ノードのラズパイが起動します。
また、POWERスイッチの押下で、各ノードの起動中のラズパイにシャットダウン要求を出し、すべてのノードのラズパイが完全に終了したのを確認した後、安全に電源を切ります。

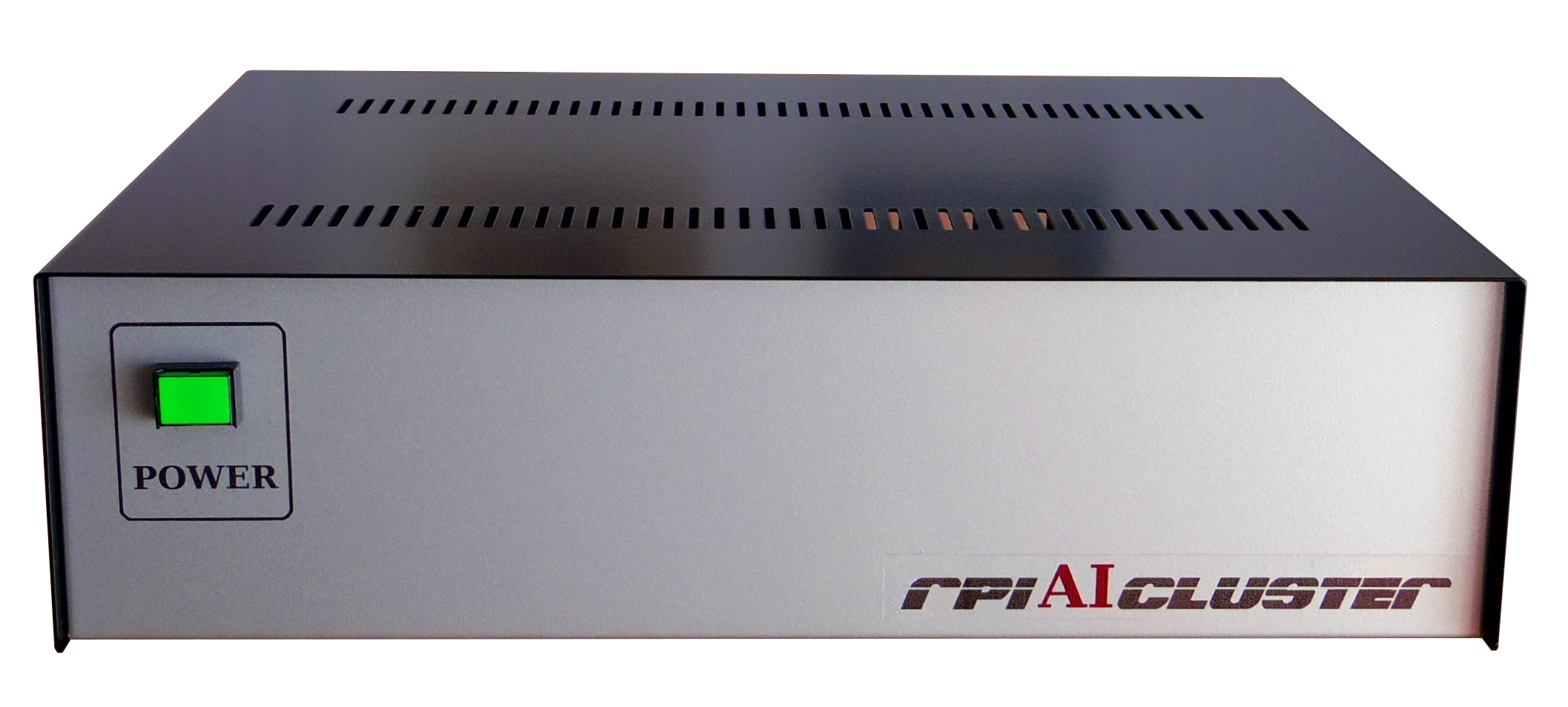

フロントパネル

◆安定動作を実現する電源設計◆

5.1V/2.5A を必要とするラズパイに、75W+75W のデュアル・パワー・モジュールにより、余裕の電力を供給します。
ラッシュ電流（突入電流）対策や、サージ対策、過電流保護など、安全対策も万全です。

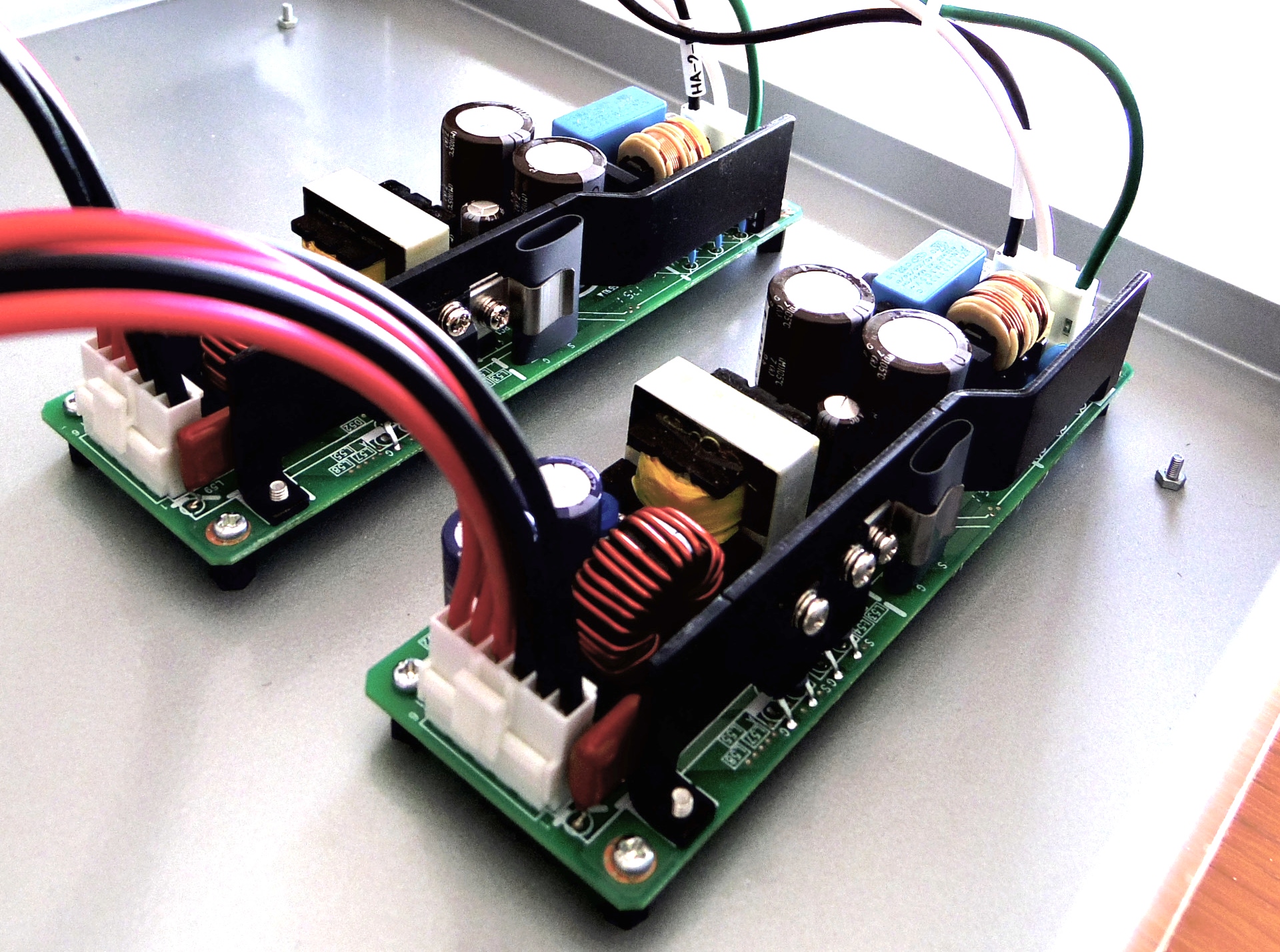

デュアル・パワー・モジュール

Raspberry Pi Cluster Enclosure 　〜詳細〜

◆特徴◆

■最大１０台のRaspberry Pi（以降ラズパイ）を格納できる筐体です。

■ラズパイに電源を制御する基板(Ras p-On)をアドオンし、専用の取り付け金具を組み合わせてノードとします。専用の取り付け金具の工夫により、任意のノードの個々の取り付け/取り外しを実現しました。メンテナンス性が向上します。

■ラズパイにアドオンした電源制御基板(Ras p-On)と、マスターコントローラにより、各ノードのラズパイの、安定した起動、シャットダウン通知、シャットダウンが完了したことを確認した後の、安全な電源断を可能としました。
①起動
POWERスイッチを押下すると、各ノードのラズパイに給電され起動します。
ラズパイ起動時の突入電流、起動処理の高負荷により、一時的に消費電力が増大し、パワーモジュールの電力不足にならないよう、各ノードを遅延起動し、１ノードずつ順番に起動します。
②シャットダウン
POWERスイッチを押下すると、起動中の各ノードにシャットダウン要求を出します。要求に応じて、各ノードのＯＳはシャットダウン処理を開始します。
マスターコントローラは、各ノードの電源制御基板(Ras p-On)と協調し、シャットダウンが完了したノードへの電源供給を断ちます。これにより、ヘッドレス構成のラズパイを安全に終了させることができます。

■75W+75Wの安定した電源設計
各ノードに 5.1V/3A の余裕のある電力を供給できるよう、 75W の電源モジュールを２基搭載しました。１つの電源モジュールで、５ノードをサポートし、安定した動作を実現します。

■放熱を考慮したゆとりある筐体
放熱を考慮し、空間に余裕のある筐体設計を行っています。

◆スペック◆

◆ご注文◆

受注生産品です。カスタマイズ承ります。
下記フォームからお問い合わせください。

https://shop.nekorisu-embd.com/contact
